玻璃钢夹砂管道厂家工艺流程及安装验收

玻璃钢夹砂管道厂家工艺流程及安装验收

一、玻璃钢夹砂管道厂家工艺流程

1、玻璃钢夹砂管道准备工序

（1）设备调试。首先认真检查设备运转及工作部位是否正常，特别要细心检查树脂-固化剂双组分泵是否有堵塞现象，之间配比是否达到设计要求；要确保制衬、缠绕、修整、脱模等设备的运行稳定和工作精度；玻璃钢管道

（2）清理模具。要求模具表面无坑凹、粉尘、杂物及其他附着物，模具要作到表面平滑，有问题及时修理、维护；

（3）缠聚酯薄膜。为方便管道脱模，在模具表面应包覆1层聚酯薄膜，薄膜搭接宽度1～2㎝，厚度为40um之间。要求薄膜无破损，无皱折，两面光滑洁净。薄膜产品质量满足GB 13950-1992的要求。

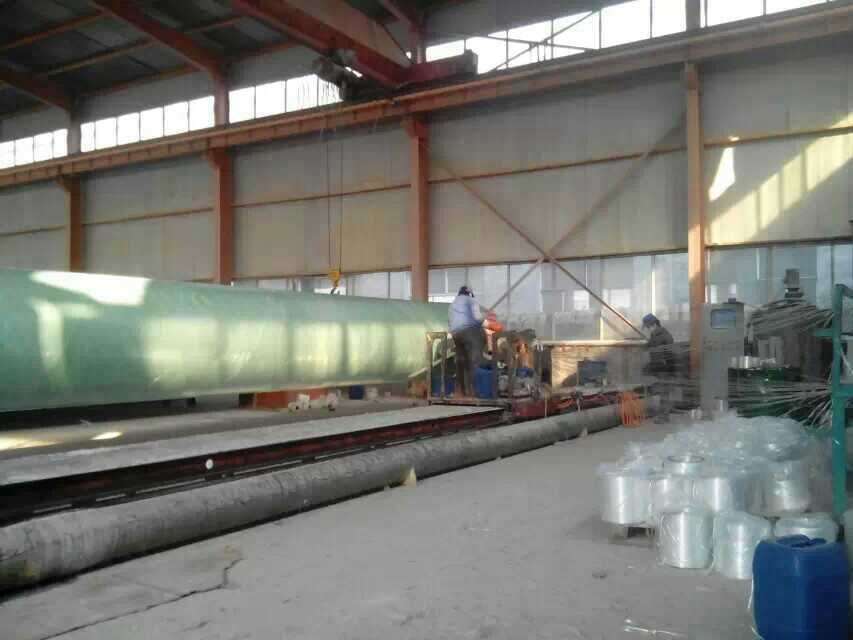

河北华盛节能设备有限公司河北华盛节能设备有限公司玻璃钢夹砂管道生产现场：

2、玻璃钢管道制衬工序

（1）内衬树脂配制。按质检部门根据当时的工作环境、温度条件作出的树脂配方体系进行内衬树脂配兑，配料量要根据制造进度合理掌握。当现场情况发生变化时，质检部门和制造部门应及时调整配方，并按新配方配制需用的树脂；

（2）增强材料准备。按设计要求将制作内衬需用的增强材料运送到指定位置，并对一些宽幅面的增强材料先裁切加工到设计宽度；

（3）内衬层制作。按设计要求的铺层步骤进行内衬层制作，各单层铺设过程中应施加合理的张力，相互之间适量搭接，并用组合压辊反复滚压赶出气泡以保证纤维完全浸透。并要求各增强材料层达到设计的树脂含量要求；

（4）初步自检。按设计要求铺覆完各层后，要求操作工人进行初步的质量检测：内衬是否达到设计厚度,局部是否有贫胶、挂胶现象，是否有白斑、气泡，是否有等，若发生上述情况应及时汇报并采取处理措施；

（5）进入内衬远红外深度固化工序。

3、远红外深度固化

我厂生产制造的玻璃钢管道都必须进行远红外深度固化处理，目的是：可以提高内衬层的固化度，改善管道的抗腐耐温性能；

4、过程质量检验

在缠绕前再次确认内衬无气泡、气孔，无杂质，表面平整，树脂含量合理，无白斑和局部固化不良等现象。必须认真检查内衬是否合格，不合格的严禁上机缠绕。

5、缠绕工序

将设计好的参数输入微机，待内衬固化后，由微机控制用无碱无捻玻璃纤维进行往复式缠绕直至缠绕层厚度。按规定厚度外敷100％树脂含量的外保护层。缠绕层的树脂含量一般为35％左右，其厚度取决于管道设计的强度和刚度的综合。

6、红外线固化

管道进入固化养护阶段。在固化过程中应以适宜的转速保持模具滚动，使其均匀固化。固化过程中应注意监控管体温度，合理调整固化方案。

7、修整、脱模：

待管道的巴氏硬度大于30时，对管道端口进行修整。然后用液压脱模机将管道和模具分离，并在其管道中间部分按要求作标记。

8、管道水压试验及摆放：

每批管道按规定进行水压试验，注满水，均匀升压至管道设计压力的1.5倍，并保持不低于2分钟，仔细检查管道的表面和压力表。试压合格后二点支撑摆放管道。

二、玻璃钢夹砂管道的安装验收

（一）玻璃钢夹砂管道的安装

1、为了保证安装精度，确保管道安装后所受应力的均匀，管件可以由专业人员按照现场尺寸进行现场制作。

由于玻璃钢是一种复合材料，影响其耐蚀性和施工质量的因素很多。同时 ，现场施工除部分管件是预制外，大部分管件、配套工艺及连接均为现场手工糊制 ，受外界条件影响较大。进行现场预置时要注意以下几点：

（1）如果发生流胶现象，一可能是树脂粘度太小，可适当加入2％～3％活性二氧化硅粉；二可能是配料不均匀 ，配制树脂液时，要充分搅拌；三可能是固化剂用量不足 ，要适当调整固化剂用量。

（2）如果制品表面发粘，一可能是制品表面树脂中交联剂挥发过多，树脂中笨乙烯挥发使比例失调，造成不固化。防止方法有避免树脂胶凝前温度过高；控制通风，减少挥发。二可能是空气湿度大，水对树脂的固化有延缓和阻聚作用。因此,选择相对湿度较小的天气进行施工。雨雪天气应采取特别措施。

（3）如果制品内气泡多，一可能是树脂用量过多，胶液气泡含量多，所以要严格控制用胶量。同时还要注意搅拌的方式，防止产生过多的气泡。

（4）如果制品发生分层现象，则要检查所有玻璃丝布是否脱蜡处理或者受潮，要选用“三无”玻璃丝布，在使用前要进行干燥。同时要检查是否用胶量过不足，或者玻璃丝布铺层未压实。糊制时，要使用足够的胶液，用力刮涂，使铺层压实，赶尽气泡。

（5）如果发生固化不完全现象，主要是固化剂用量不足或者失效，检查后要拆除原来糊口，重新进行糊制。

2、玻璃钢管道的切割

在需切割处画好切割线，包括截断切割线、与切孔相连的贯通切割线，用装有切割锯片的角向磨光机按画好切割线的位置切断管道或开孔。切口应平整，切割尺寸偏差应为±2mm，并涂上树脂。在玻璃钢管上开孔切割时，不得开方孔。

3、下管时，管道承口应朝来水方向。为便于管口试压时的排气，玻璃钢管安装时应将试压孔朝正上方。允许偏差为+5mm。玻璃钢管下入沟槽时，不得与槽壁相互碰撞，沟内运输管道不得扰动天然地基，每根管之间顺槽方向错开0.4m。

4、安装前彻底清洁管表面、凹槽、胶圈，并将胶圈涂好润滑剂后由下部且无任何扭曲地放入凹槽内，用手沿圆周检查整体胶圈密封就位。

5、划标记点、撞口。以承口的试压孔中心量取Lx值。在插口两胶圈中心到插口的标志环方向，均匀划标记点。采用人工吊链撞口方法安装。将承口慢慢推入插口，待承口端线与标记点重合 。即安装到位。

6、安装后用钢板尺探测标记点到最近密封圈槽外壁的距离。与 L之差控制在±3mm即为合格

（二）玻璃钢夹砂管道的验收

1、检查径向挠曲值。按照规范要求，玻璃钢管道安装完毕24h内，应测试管道的初始径向挠曲变形，管道不得出现隆起、扁平和其他突变现象。

2、水压试验。为了全面检查管道的安装质量，按照《给水排水管道工程施工及验收规范》规定的试验方法进行试压，允许渗水量可以按照钢管的标准执行。

3、由于玻璃钢管之间采用承插式 双“O”型密封圈连接，所以每安装一根管道，就要在承插口处进行打压，以检测双“O”型密封圈的密封效果。用试压泵直接通过管顶的试压孔。加水打压至管道工作压力的1.5倍后停泵(操作过程中要打开排水阀排气)，观察2min，压降值不超过试验压力的5％，且管口没有渗漏现象时,管口试压即为合格。若压降降低较快,说明密封效果不佳，需重新安装，以确保整个管道系统总体试压成功。
