玻璃钢喷淋管的结构与制作工艺

 玻璃钢喷淋管的结构与制作工艺

一、玻璃钢喷淋管的结构

玻璃钢喷淋管是一种轻质、高强、耐腐蚀的非金属管道。玻璃钢喷淋管道从应用领域主要有以下几类：石油管道、化工管道、电力管道、制药管道、造纸浆液、城市给排水管道、工业污水管道、海水淡化管道、煤气输送管道、天然气输送管道等。 玻璃钢夹砂管道纤维缠绕玻璃钢夹砂管具有可靠性、安全性以及经济性，主要用于埋地管和长输管线，具有轻质高强、抗腐蚀、使用寿命长、运行和维修成本低等特点，可为建设工程节约大量资金。

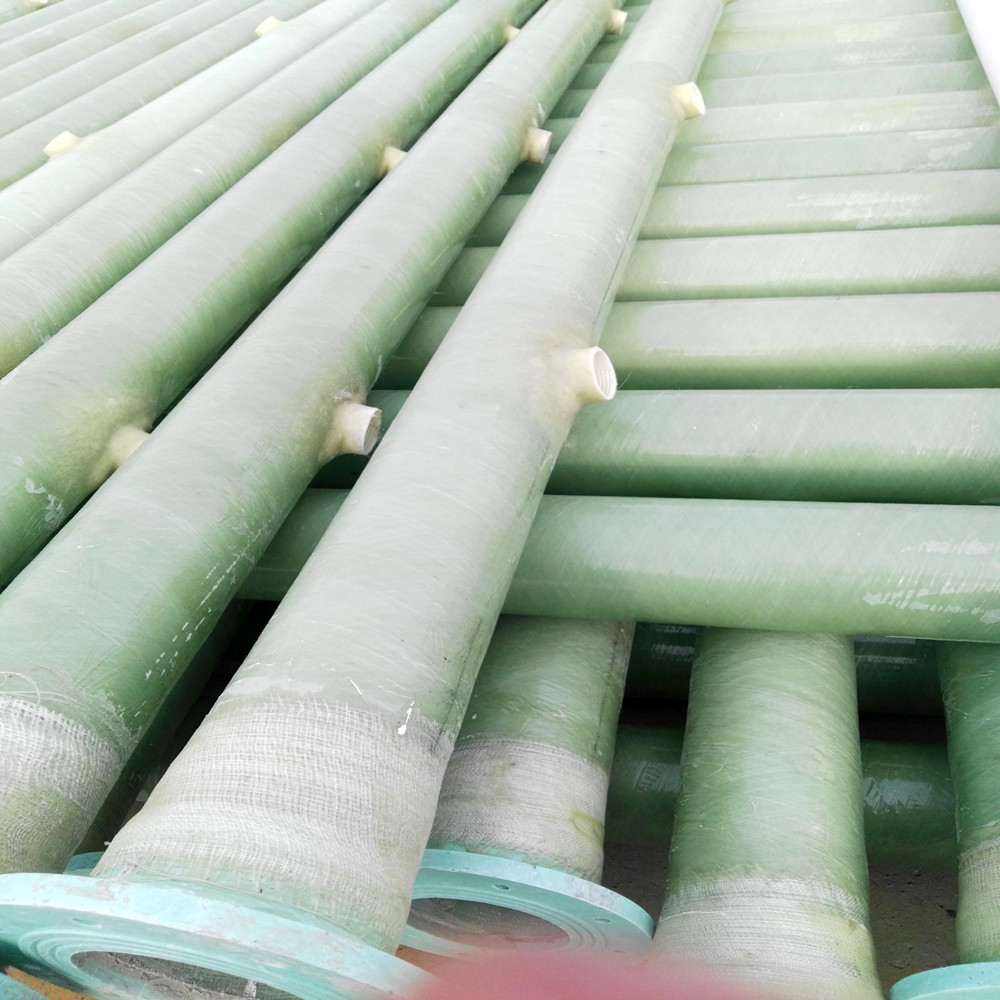

河北华盛节能设备有限公司玻璃钢喷淋管成品图：

       玻璃钢喷淋管缠绕层结构由外及内分为三部分：

       1、玻璃钢喷淋管耐磨损层 该部分属于缠绕层的最外层结构，由玻璃纤维表面毡、树脂、耐磨填料组成，主要作用为抗腐蚀及耐磨损。该层玻璃纤维表面毡：树脂：耐磨填料：1：57：38(质量比)，厚度约0.5mm。

       2、玻璃钢喷淋管抗腐蚀 该部分由富树脂层及中间层构成，由玻璃纤维表面毡、树脂组成，形成最高抗腐蚀性能，处于耐磨损层下面。富树脂层树脂含量大于90％，厚度约0．5mm；中间层树脂含量70％～80％ ，厚度约2．0mm。

       3、玻璃钢喷淋管增强 该部分直接在管道外壁缠绕，主要设计用来承受压力和其他情况下的载荷，其厚度按载荷条件根据式(1)计算确定。该层树脂含量30％～40％ ，由玻璃纤维和短切纤维毡、树脂组成。

二、玻璃钢喷淋管制作工艺

1、玻璃钢喷淋管糊成型工艺是一种简单成熟的成型工艺，其典型工艺过程是：在涂有脱模剂的模具上，将加有固化剂的树脂混合料和玻璃纤维织物手工逐层铺放，浸胶并排除气泡，层合至确定厚度，然后固化形成制件。
手糊成型技术的优点是：无需专用设备，投资少；不受制品形状和尺寸的限制，特别适于数量少、整体式及结构复杂的大型制品的制作；可以根据设计要求合理利用增强材料，能随意局部增强，做到以最低成本实现设计要求，而且当设计不合理时能方便地进行修改；操作方便，容易掌握，便于推广。

2、手糊工艺的缺点是：制品质量不易控制，人为因素大；制品的强度和尺寸精度较低；劳动条件差，生产效率低。

  玻璃钢喷淋管道喷射成型工艺是手糊成型的改进，属于半机械化成型工艺。它是将混有引发剂和促进剂的两种聚酯树脂分别从喷枪两侧喷出，同时将切断的玻纤粗纱由喷枪中心喷出，使其与树脂均匀混合，沉积到模具上;当沉积到一定厚度时，用辊轮压实，使纤维浸透树脂，排除气泡，固化后成制品。
喷射成型的优点是：用玻纤粗纱代替织物，可降低材料成本；生产效率比手糊的高2～4倍；产品整体性好，无接缝，层间剪切强度高，树脂含量高，耐腐蚀、耐渗漏性好；产品尺寸、形状不受限制。

喷射成型的缺点是：树脂含量高，制品强度低；产品只能做到单面光滑；污染环境，有害工人健康。

以上是河北华盛节能设备有限公司专业技术人员为您详解的玻璃钢喷淋管的结构与制作工艺，希望对您有所帮助，如果您有这方面的需求请联系我们或来直接厂参观订购，总经理及全体员工热忱欢迎您的到来！
